高精度恒温恒湿实验室空调系统规划

▲ 工程概略
某省出入境查验检疫局承当全省出入境货品、动植物及人员的查验检疫作业。作为纺织品进出口大省，该局纺织品的查验作业十分重要，使命适当深重。为了维护交易两边的合法权益，确保进出口纺织品质量，该局作为法定查验组织，有必要从技术上确保查验的公正性、标准性和权威性。
检查环境温度、湿度的改变对纺织品的各项技术指标均有很大的影响，为此《纺织品的调湿和实验用标准大气》(GB 6529-86)对纺织品物理或功能测定之前的调湿和测守时的大气条件作出了严厉的规则，要求以实验用温带标准大气的一级标准即温度为(20士2)℃、相对湿度为(C65士2)%的大气作为检查时的环境条件。本工程共设有3个恒温恒湿实验室，其间一个而积为200 m2，另两个为100 m2，别离坐落该局办公大楼的2，3，4层，均是按上述温、湿度参数要求进行规划、施工和工作办理的。
▲ 设训一条件
依据工程所在地理位置，室外核算参数按《采暖通风与空气调节设训一标准》(GBJ 19-87)中标准气候参数选用如下:
室内设训一条件以3楼实验室为例加以阐明。实验室修建而积129 m2，层高3.3 m，有北窗及西、北而外墙，室内检查仪器功率为1.5 kW，间歇运用，作业人员5-7人，作业时间为早上8:00至下午5:00。检查标准要求受检纺织品进实验室后有必要进行24 h以上的寄存，即所谓调湿，因而，空调机组实践上为24 h工作，室内核算参数按温度(C20士2)狱相对湿度(<65士2)%断定。经规划核算，该实验室余热量为12.75 kW，选用2℃送风温差时，再热量为18.56 kW。因为本实验室人员较少，新风量按100 m3/(h·人)取，已超出卫生标准，但仍缺乏送风量的1000。按10%核算，新风空调机组盘管处理才能为32kW，空气处理机组冷盘管处理才能为32 kW，热盘管处理才能则依据热负荷断定为26.75 kW，可兼作夏日再热盘管。空调系统送风量为18 000 m3/ho
▲ 冷热源
本工程因客观条件所限，无法设置冷却塔，故冷源选用了30G T-030风冷式冷水机组，规划供回水温度为7场12狱实践供水平均温度在7一8℃。热源选用了GES-072AS010型电热蒸汽锅炉，额外电功率为46 kW，额外产汽量75 kg/h。在实践工作中，锅炉供给0.45 MPa的饱满蒸汽，一路经管壳式汽一水换热器，给加热盘管供给热水，一路经减压供至蒸汽喷发加湿器。
▲ 空气处理系统

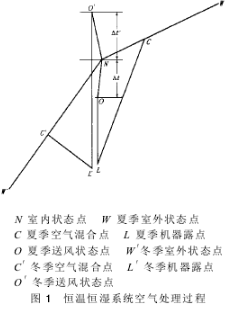

考虑到恒温恒湿机组定型商品在操控精度上无法到达本工程的要求，故挑选定制商品。空气处理机的构成有回风段、过滤网、冷水盘管、风机段、热水盘管、蒸汽加湿段。新风先经新风机组处理至回风温度即20L后接入回风段，新风机组为通常惯例空气处理机，增加电加热组，以操控新风湿度，空气处理进程参见图1。

▲ 气流组织气流组织
对确保房间内温、湿度的操控精度，不呈现温度、湿度梯度是非常重要的。本工程恒温恒湿试验室层高仅3.3m，给均匀安置送回风管、送回风口增加了难度。工程终究选用了吊顶静压箱散流器均布送风、房间侧边均匀回风的气流组织形式。因无送风管安置空间，故将全部房间吊顶密封变成一个送风静压箱，共安置15只600 mmX 600mm的方形散流器，其间1只坐落缓冲区，其他的均布在房间内，回风口安置于房间南、北两边下部，风口尺度为800mmX 500 mm，共训一10只，其方位的挑选思考了I口}风均匀及消除最晦气点涡流的要求。回风口设手动调理风阀，因为无法直接从吊顶上接回风管回风，回风道选用50 mm厚双而彩钢保温板隔成回风夹墙，会集回风至空气处理机组。运转成果证实，本试验室的温度、湿度操控精度达到了要求。
▲ 自控规划
本工程选用计算机主动监测操控(DDC)系统，分别对IA风温、湿度，锅炉的启停，冷冻机的启停，冷水阀开度，冷水泵的启停，风机启停，电热器启停，加湿器蒸汽阀门开度，室内温、湿度等进行了监测并依据反应信号进行操控。风机、冷冻机、冷水泵、锅炉还设有手动/主动切换设备，以利调试和保护养护。
